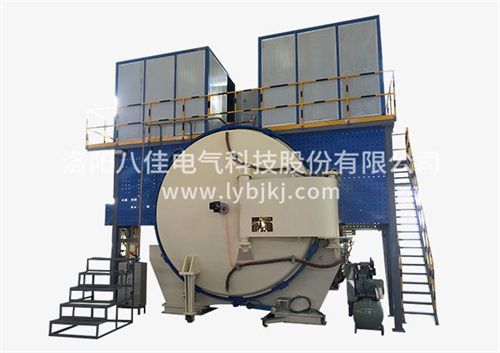

真空烧结炉是利用了感应加热对被加热物品进行保护性烧结的炉子，可分为工频、中频、高频等类型。是在真空的环境中对被加热物品进行保护性烧结的炉子，其加热的方式比较多，如电阻加热、感应加热、微波加热等;好的养护工作决定了炉子的使用寿命， 　　真空烧结炉的真空腔体是由炉体、炉盖和炉底组成;炉体由304不锈钢法兰和内外筒体组焊而成，内壁镜面抛光，炉体上开设有压铸接口、喷铸接口、旋转电极接口、甩带收集管、红外测温接口、模具预热电源电极引入接口;炉盖由整体实心304加工而成，上面开设有大直径观察窗，可直观的观测到炉内的各种实验情况;炉底也是由整体实心304加工而成，固定有甩带装置。整体外观哑光处理，整洁大方。 　　熔炼装置由超音频电源、水冷电缆、旋转电极、线圈、保温套和坩埚组成，通过更换线圈、保温套和坩埚实现不同容量。极限温度可加热至1700℃。(容量按照50g,200g,500g,1000g来配)，熔炼完成后可通过手动倾倒到模具内。喷铸装置由气缸、石英管、时间继电器、气源恒定装置等组成，可实现小容量溶液的喷带和喷铸。(喷铸配石英管，极限容量50g) 　　压铸装置由特殊加压装置、压架、底座、压头和母模等组成，当溶液浇铸或者喷铸到母模内，启动加压装置对工件加压，提高其致密性。真空烧结炉的压铸底部压头有定位槽，保证上下压头同心度;底部压头可调节高度;整套压力架支撑在地上。炉体底部有防漏盘，防止熔液损坏真空腔体。 　　模具预热系统为防止浇铸到母模内的溶液冷却过快，特在母模外部加装感应线圈预热，由一台7.5Kw IGBT超音频电源、水冷铜接头和线圈等组成，如果不用预热，也可取下感应线圈，用闷头密封。预留有两路进出水，水流量可通过流量计来控制(专门用于水冷铜模)。抽真空系统由一台扩散泵、一台双极直联泵、三台气动挡板阀、真空管路和真空计等组成，冷态极限真空度优于6.67×10E-3Pa。炉体支架由型材和钢板拼装而成，门板全部采用数控加工，尺寸精度高，外表喷塑处理，整体布局合理，颜色搭配美观。和电控柜采用一体结构。 　　另外，真空烧结炉水冷却系统是由水冷机、各种阀门和水管等组成，带有电接点水压表，具有超压、欠压报警功能。

　　真空烧结炉是如何进行粉末冶金操作的　　真空烧结炉是粉末冶金过程中常用的设备之一，可用于制备陶瓷、金属和合金材料。以下是真空烧结炉进行粉末冶金操作的基本流程：　　1.原料制备：将所需元素的粉末混合并细磨，以便在后续烧结过程中更好地相互反应和结合。　　2.加载样品：将准备好的粉末放置在烧结炉的样品托盘上，然后将其放入烧结炉中。　　3.抽真空：打开烧结炉的抽真空系统，并将炉内气体抽出至所需真空度，以避免样品被氧化或污染。　　4.加热：开始加热烧结炉，以达到所需的温度。通常，烧结需要在高温下进行，以使粉末颗粒形成致密的晶格结构。　　5.合金化过程：在加热时，粉末会逐渐熔化并开始重组，形成更紧密的晶格结构。在某些情况下，元素也可以在此过程中重新分布，从而形成新的合金物质。　　6.冷却：当烧结完成后，关闭加热系统，并将烧结炉缓慢降温到室温。在这个过程中，请不要打开炉门，以免样品受到突然变化的影响。　　7.取出样品：当烧结炉完全冷却之后，打开炉门，取出样品托盘并检查其质量。如果需要进行后续加工或测试，可以将样品去除并进行相应处理。　　总之，真空烧结炉是粉末冶金过程中常用的设备之一，通过在真空或保护气氛下加热粉末来实现材料的制备。在操作前请仔细阅读设备和材料的使用说明书，并根据具体情况进行调整。
